Ventajas del producto
1) Dos métodos de grabado: husillo y módulo láser.
2) Función de interruptor de límite del eje X/Y/Z: después de instalar el interruptor de límite, cuando el eje XYZ excede el rango de la máquina de grabado, el interruptor de límite activará la máquina para que se detenga automáticamente.
3) Botón de parada de emergencia: esta función se puede utilizar cuando se requiere una parada de emergencia durante el trabajo, lo que hace que la máquina de grabado sea más segura y práctica.
4) El control de señal PWM/TTL está disponible, ¡y la potencia es 0-100% ajustable!
5) Impulsado por un motor paso a paso importado integrado con protección contra cortocircuitos.
6) Utiliza un ventilador para forzar el enfriamiento.
7) Función de identificación fuera de línea: puede insertar el módulo fuera de línea y la computadora al mismo tiempo, y fuera de línea identificará automáticamente si hay control de la computadora.
8) El aislamiento del acoplador óptico se agrega al accionamiento del husillo, por lo que la placa de control genera menos calor y la regulación de la velocidad del husillo es más lineal y segura. Especificaciones

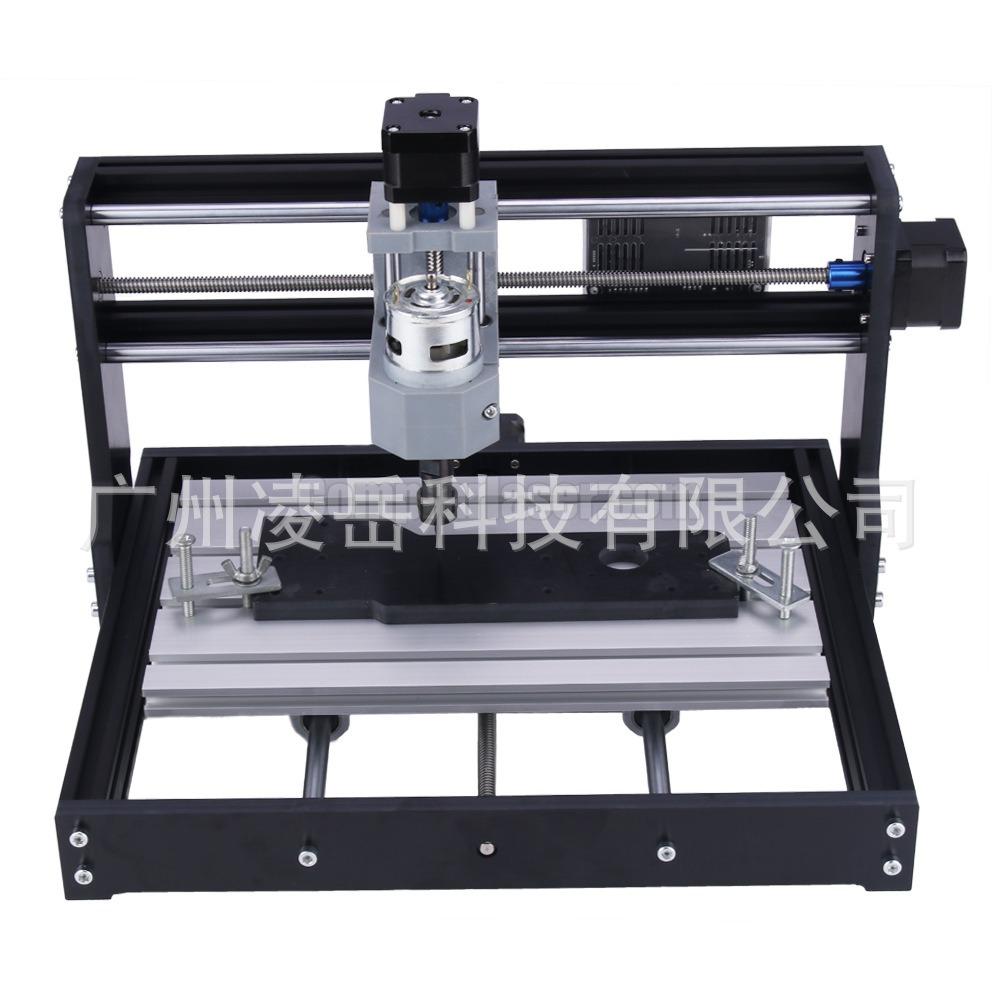

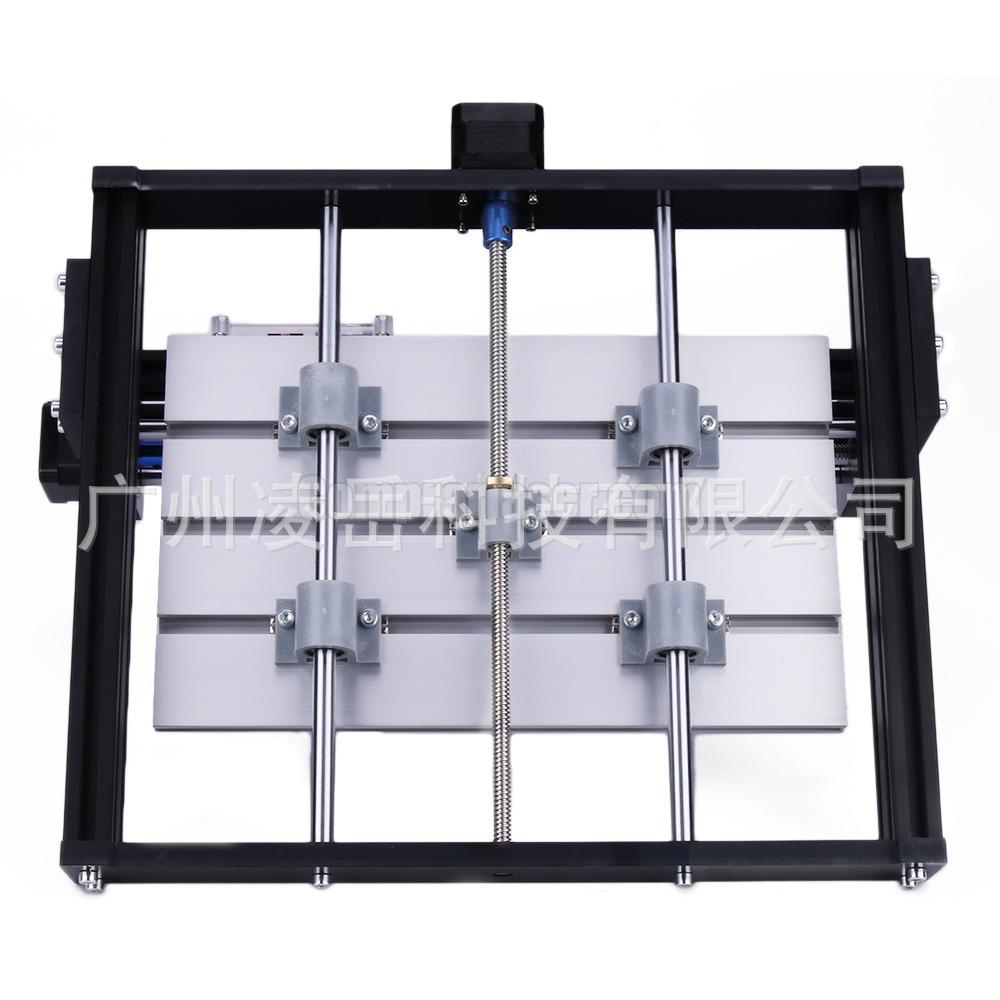

• Bastidor de la máquina: totalmente metálico (aleación de aluminio, cobre, acero inoxidable)
• Software: sistemas de control GRBL 1.1.7
• Sistema compatible: Windows XP / Win 7 / Win 8 / Win 10
• Fuente de alimentación: AC110-240V
• Área de grabado efectiva: 300 x 180 x 45 mm

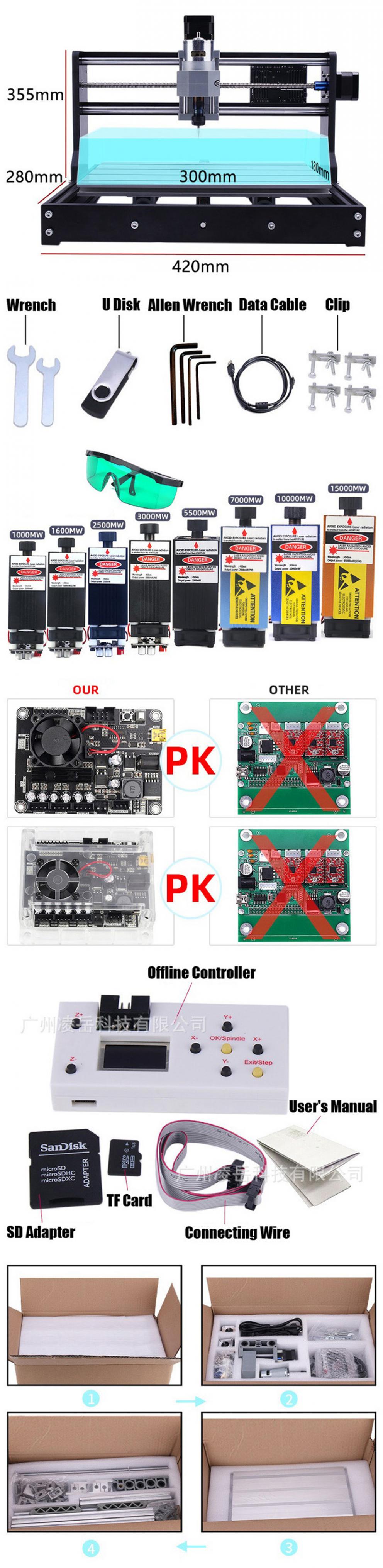

• Tamaño del marco: 420 x 355 x 280 mm

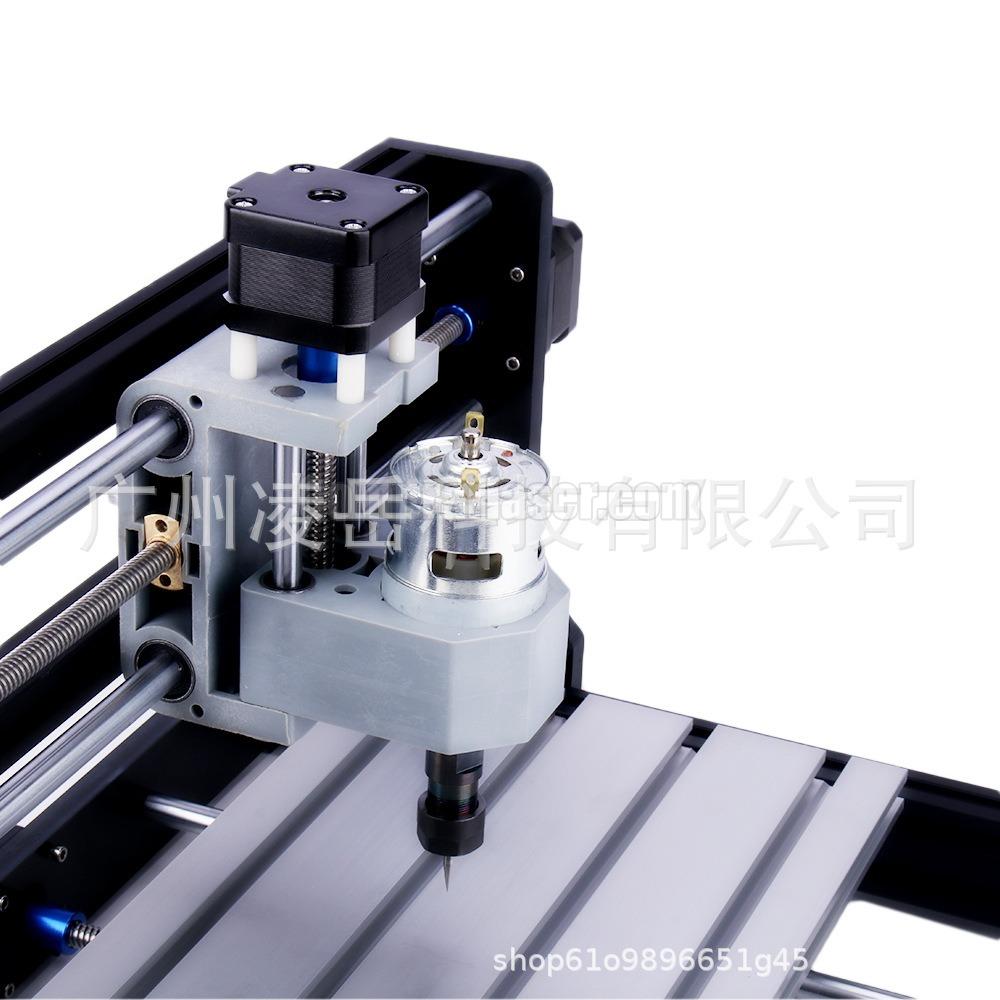

• Husillo: motor 775, 24V, 120W, 10000 RPM
• Motor paso a paso: 1,3 A, 12 V, par de 0,25 Nm (2,2 in lb).
• Brocas: 5 brocas para enrutador, punta de 0,1 mm, 30 grados, diámetro de 3,175 mm
• Abrazaderas: 4 piezas, tienen un grosor de 0-30 mm, tamaño: 50 * 20 * 3 (largo * ancho * grosor), el ancho de la ranura interior es de 6 mm
• Control fuera de línea: controlador remoto GRBL Placa controladora GRBL
• Conexión: USB (USB-CH340)
• Software: controlador GRBL, UniversalGcodeSender
• Voltaje de entrada: 24 VCC
• Chip maestro: atmel 328P (Arduino nano)
• Chip de accionamiento del husillo: MOSFET (recomendación 24 V, corriente dentro de 10 A)
• Velocidad PWM del husillo: soporte
• Admite motor paso a paso: se recomienda 12 V, < 2 A de corriente
• Interfaz de alimentación: interfaz de CC de 5,5-2,5 mm
• Admite módulo de 3 pines: admite módulo de 0,5 W-20 W
• Archivo de soporte: código G (.nc/.txt/.tape/.gcode) 775 Husillo
• Parámetros del husillo: motor de husillo 775 (12-36V) 24V:10000r/min
• Diámetro del orificio de montaje: orificio para tornillo M4; Paso del orificio de montaje: alrededor de 29 mm
• Diámetro del eje del motor: 15 mm; Diámetro del motor
• Parámetros de abrazadera de perforación: ER11-3.175 mm (se puede reemplazar 0-7 mm)
• Software de control: control grbl (vela)
• Archivos compatibles: código G (.nc/.txt/.tape/.gcode...)
• Precisión de procesamiento: alrededor de 0,2 mm
• Material mecanizable: madera, plástico, PCB, PVC, fibra de carbono, acrílico, tablero de densidad, etc.
• Alimentación: adaptador de corriente DC 24V 5.6A (voltaje de entrada 110-240VAC) Control fuera de línea GRBL
• Admite tarjeta SD y tarjeta TF al mismo tiempo, capacidad estándar 1G.
• Con este módulo de controlador fuera de línea, puede controlar directamente el enrutador CNC sin conectarlo a su computadora.
• Después de insertar el archivo en la tarjeta SD, el archivo de grabado se puede identificar directamente. También puede usar el cable micro USB para conectar la placa del controlador de mano fuera de línea a su computadora y guardar el archivo directamente.
• Control manual: ajuste manualmente la ubicación del eje XYZ como punto de inicio del grabado, abra o cierre manualmente el husillo, abra o cierre manualmente el ventilador de refrigeración.
• Grabado de archivos: después de que el controlador fuera de línea guarde un archivo, puede conectar la placa de control GRBL y procesar el grabado. No es necesario conectar la computadora PC.
• Guardar archivo: después de que el controlador fuera de línea conecte la PC, se reconocerá como USB para que pueda acceder directamente al archivo de grabado.
Módulo de controlador fuera de línea:
Sin un módulo de controlador fuera de línea: debe conectar la máquina de grabado láser a la computadora para que funcione.

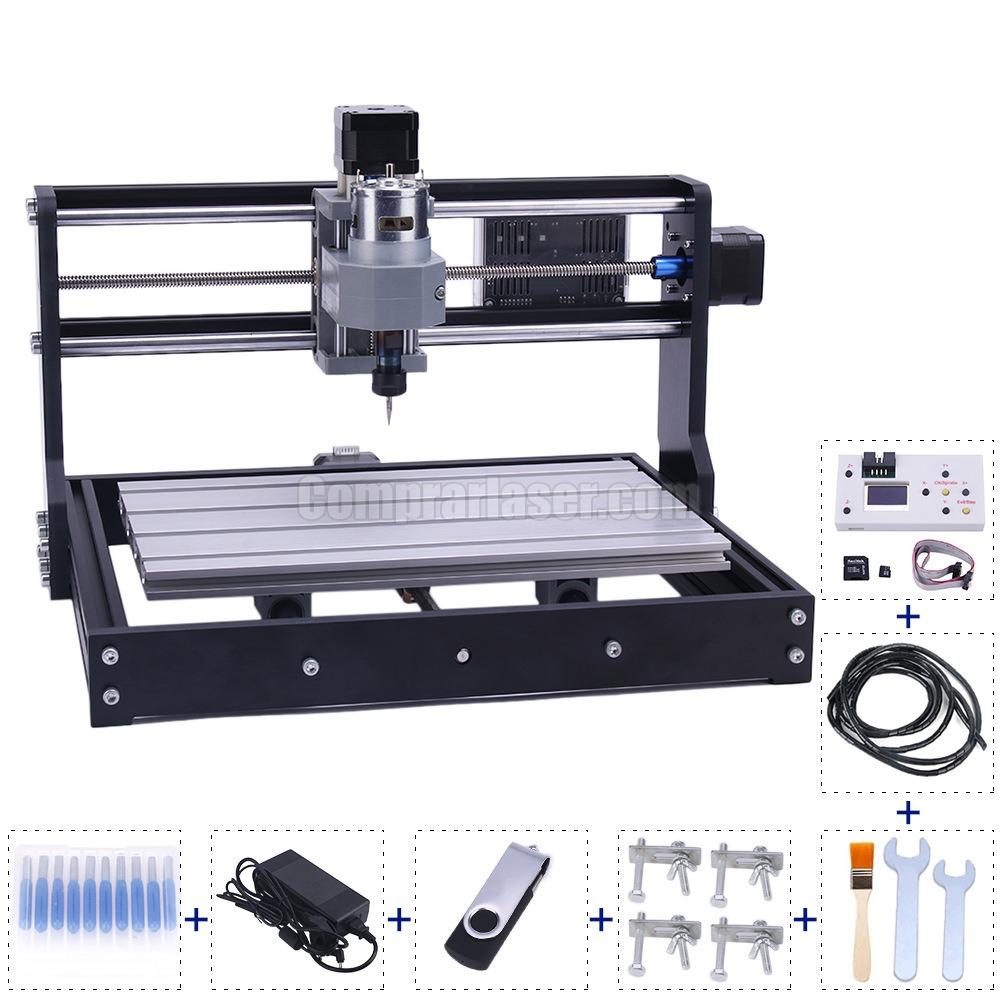

Con un módulo de controlador fuera de línea: la máquina de grabado láser puede funcionar directamente. No es necesario conectarse a una computadora. Contenidos del paquete

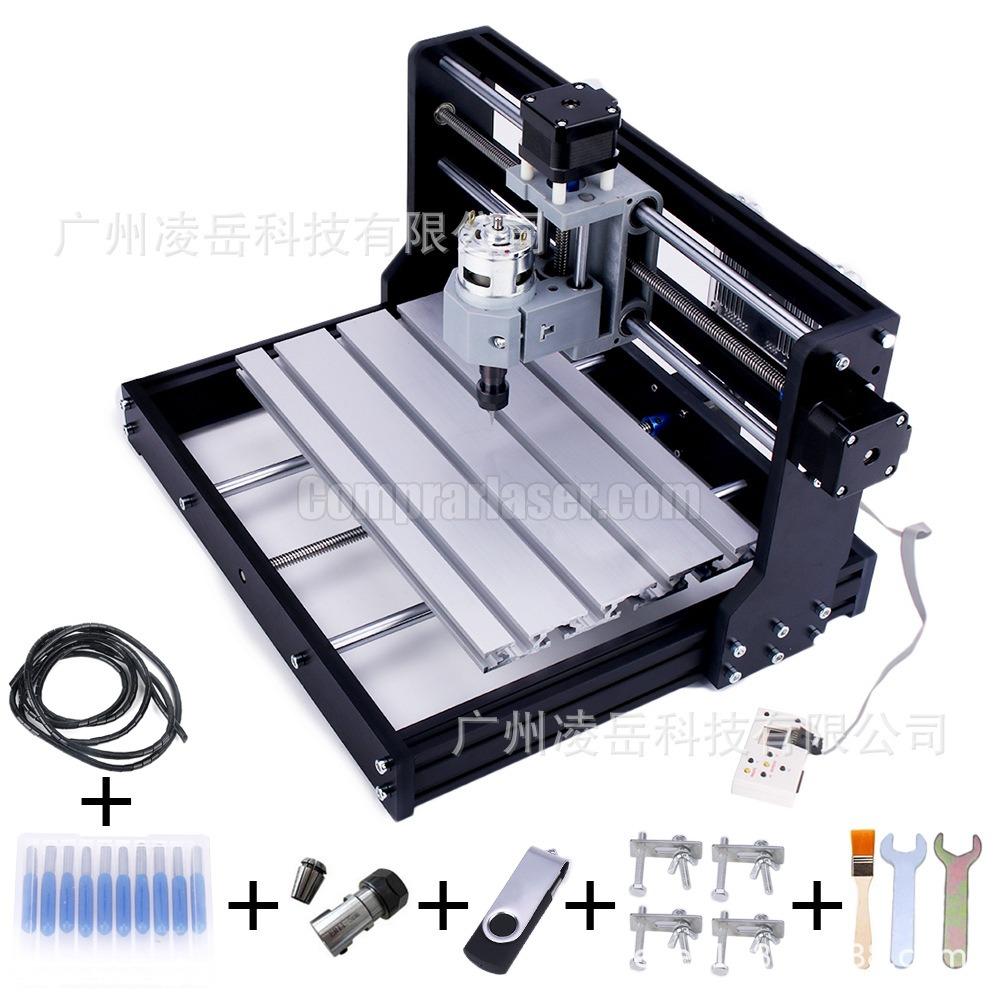

• 1 x máquina de grabado láser CNC
• 1 x placa base
• 1 x cable USB
• 1 x fuente de alimentación 24V5A
• 1 x Varilla de extensión con pinza ER11 de 3,175 mm
• 4 x abrazaderas de placa
• 1 x módulo láser (opcional)
• 1 x módulo de control fuera de línea (opcional)
• 5 x brocas de enrutador CNC
• 7 x llaves
• 4 x pies de goma
• N x tornillos y tuercas
• 1 x disco U (software gratuito, manual de usuario, video de aprendizaje)
• 1 x manual de usuario |
